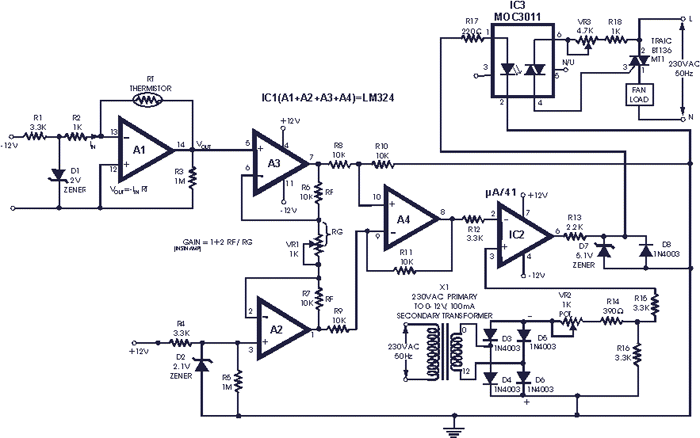

اینجا مداری داریم که سرعت فن را با توجه به دمای محیط به صورت خطی کنترل می کند. مدار با توجه به استفاده از تریستور بسیار کارآمد است. به همین شکل با یک مدار مشابه می توان وسایل دیگر برقی را با توجه به دما کنترل کرد.
در این مدار برای سنسور دما از یک مقاومت گرمایی استفاده شده و ضریب گرمایی منفی دارد. مقدار مقاومت گرمایی در 25 درجه سانتی گراد ، 1 کیلو اهم است.
آپ امپ A1 به عنوان مبدل جریان به ولتاژ عمل می کند و تغییرات دما را به تغییرات ولتاژ تبدیل می کند. برای تبدیل ولتاژ به دما تقویت کننده ابزار دقیقی با استفاده از آپ امپ های A2 ، A3 و A4 شکل گرفته است. ترکیب مقاومت R2 و دیود D2 جهت ایجاد ولتاژ مرجعی که ما احتیاج داریم تا تغیرات ولتاژ را به تغییرات دما تبدیل کند استفاده شده است.
آپ امپ 741 (IC2) به عنوان یک مقایسه کننده استفاده شده است. یک ورودی مقایسه کننده ، خروجی تقویت کننده ابزار دقیق است. هنگامی که ورودی دیگر کاهش می یابد خود را تنظیم می کند و به طور مناسبی نمونه ولتاژ AC تولید می کند. در این حالت پالس های DC تولید می شود. مشاهده می شود که با افزایش دما پایه 2 آپ امپ 741 منفی و منفی تر می شود و از این رو عرض پالس خروجی آپ امپ با زیاد شدن دما به صورت خطی افزایش می یابد. بنابراین آی سی 741 به عنوان یک منبع عرض پالس (PWM) عمل می کند. خروجی 741 به اپتوکوپلر کوپل می شود که وظیفه کنترل توان AC تحویلی به فن را بر عهده دارد.
مدار بسیار حساس است و رنج ولتاژ خروجی آن می تواند بین 120 ولت تا 230 ولت باشد (برای 22 تا 36 درجه سانتی گراد) و از اینرو بازه وسیعی از سرعت فن قابل دسترسی است. همچنین توجه کنید که این تغییرات به صورت خطی بوده و به صورت پله ای نیست. به علاوه با استفاده از اپتوکوپلر قسمت کنترل و قسمت توان مدار از هم ایزوله شده که امنیت بیشتری را ایجاد می کند. توجه کنید که هر دمایی سرعت خاصی برای فن ایجاد می کند که این سرعت را می توان با پوتانسیومتر های VR1 و VR2 تغییر داد.
پوتانسیومتر VR1 باید در ابتدا برای ایجاد گین 40 برای تقویت کننده ابزار دقیق تنظیم شود. بعداً می توان کمی آن را تغییر داد تا سرعت فن به شکل خطی تغییر کند.

لیست قطعات:

IC1 : LM324
IC2 : LM741
IC3 : MOC3011
R1 , R4 , R12 , R15 , R16 : 3.3K?
R2 , R18 : 1K?
R3 , R5 : 1M?
R6 – R11 : 10K?
R13 : 2.2K?
R14 : 390?
R17 : 220?
RT : Thermistor
VR1 , VR2 : 1K?
VR3 : 4.7K?
D1 : 2V Zener
D2 : 2.1V Zener
D3 – D6 , D8 : 1N4003
D7 : 5.1V Zener
Traic : BT136
Trans : 230 To 12V,100mA
